氮氣流量監測

監測氣體流量，一段周期內氮氣核算成本以及氮氣單件成本

?現場已安裝有SMC公司的PFMB7102數字流量開關，所選型號配置，有DC4-20mA信號輸出

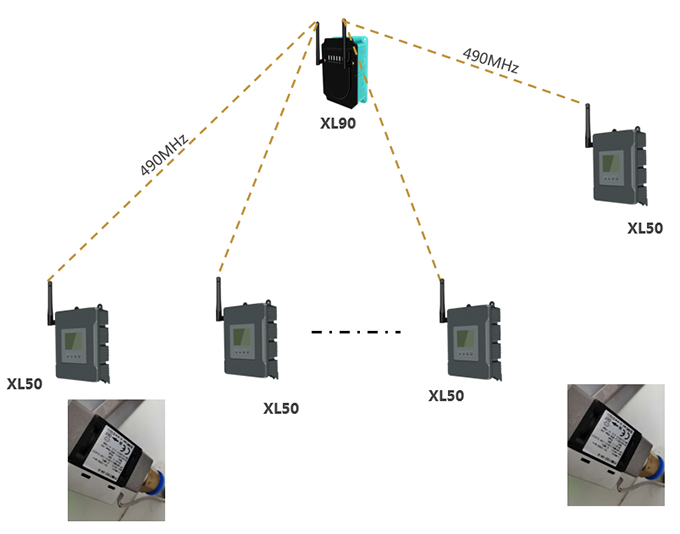

?選擇XL50無線采集器，直接采集DC4-20mA瞬時流量信號，積分計算后生成累積流量數據

?XL50通過無線，上傳瞬時流量、累積流量數據至XL90網關

廢氣排風管風壓風速監測

回焊爐廢氣中含有Flux，排出風速低了會造成爐膛內進口和出口儲凝結Flux, 會滴落在PCBA上，造成產品不良或報廢

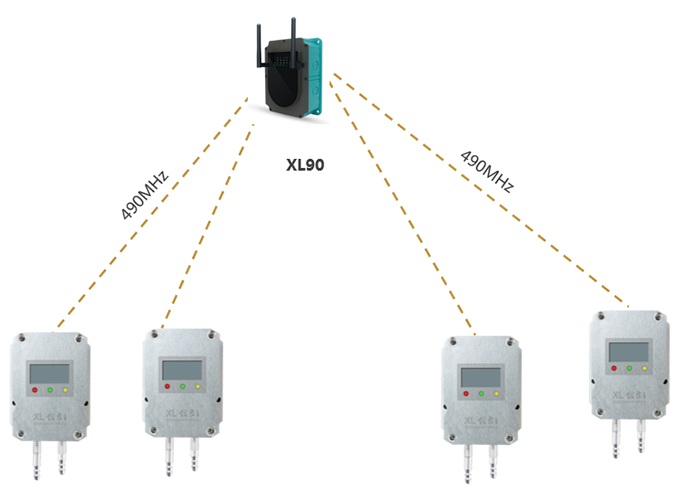

?選擇XL13無線差壓傳感器，監測排風管內的風壓、風速

?差壓傳感器，無線上傳風壓、風速數據至XL90物聯網關

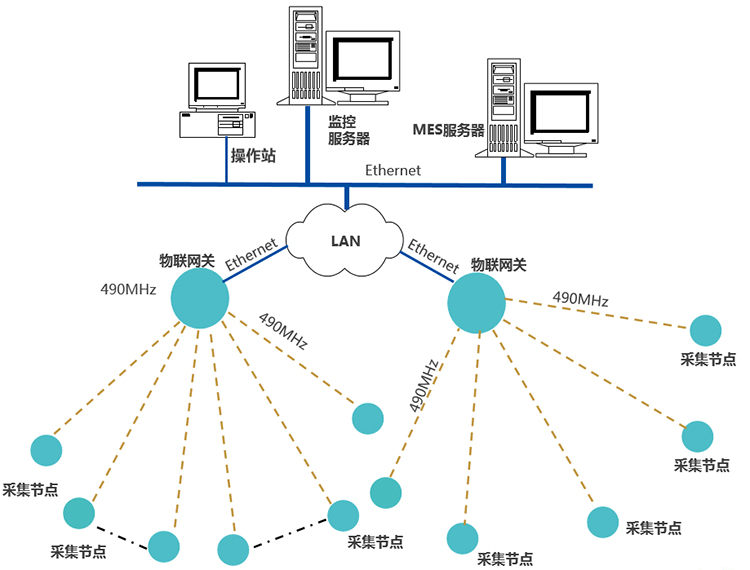

系統網絡示意圖

采集節點，通過490MHz無線上傳數據至物聯網關，網關通過Ethernet，接入LAN，推送數據至MES服務器

不同的采集節點裝置，可將數據上傳至同一臺物聯網關

無線頻段：490MHz（ 430-510MHz ），可提供不同國家地區規定的頻段

應用于跨車間、廠房，傳輸距離300m至10Km

網關支持Ethernet/Wi-Fi/RS485等接口，可同時向多個系統上傳數據

可增加中繼，延長傳輸距離；網關可作中繼

系統方案示意圖

系統網絡由多臺XL90物聯網關構成

采集的數據，無線方式匯聚至物聯網關，通過局域網，通過MQTT數據格式，或是寫數據庫方式，推送數據至MES服務器

物聯網關，可同時以不同的通信協議，將數據推送至多個軟件平臺

方案核心應用產品

1、XL90智能網關

2、XL50無線采集器

3、XL13無線差壓傳感器
