污水處理站危險氣體監測升級 ----技術方案
問題的提出
-

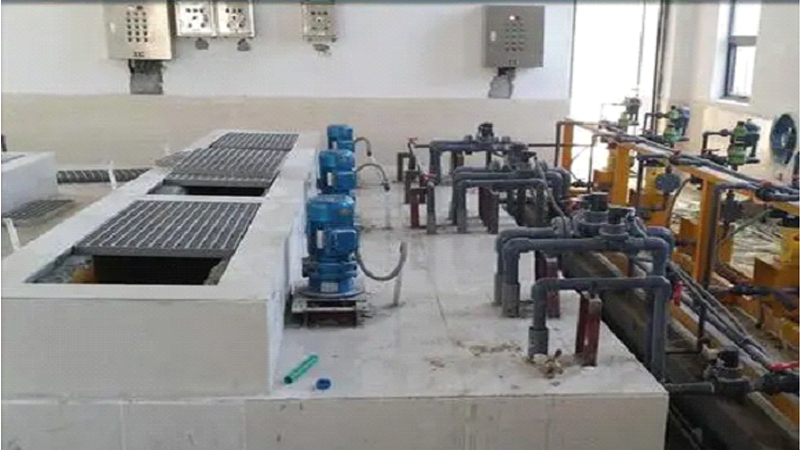

污水處理廠，室內封閉的水處理池，安裝了固定式的無線硫化氫和可燃?xì)怏w傳感器，對處理池液面上部空間硫化氫和可燃?xì)怏w濃度進行監測。
-
無線氣體傳感器的安裝位置，在污水池頂板上方200mm左右，并在頂板上開孔使池內氣體自然流出，以便傳感器感知池氣體濃度。
-
目前存在問題：氣體是自然流出，易受外部環境影響；另外，污水池是封閉環境，揮發的氣體濕度很大，以上兩個因素，都導致氣體傳感器測量值不準，且濕度使探頭易損壞。
問題解決方案
-
設計一套控制箱，把傳感器等產品都安裝在控制箱內；
-
利用原來的安裝板作為基座，增加安裝支架，用于安裝固定控制箱；
-
兩臺XL61GX氣體傳感器的探頭，增加進、出氣孔；
-
在控制箱內，新增真空泵、電子除濕器、過濾器、干燥劑等材料、配件；
-

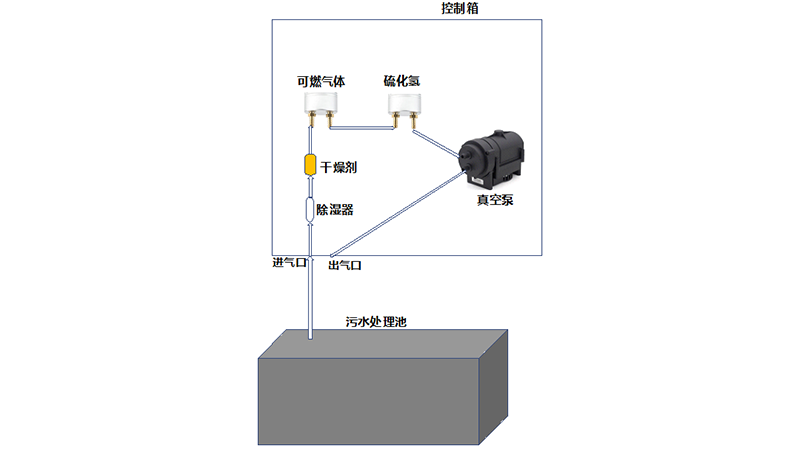

過程：用聚四氟乙烯管，聯接整個氣體通路。管直接伸入污水池，聯接控制箱進氣口，氣體從進氣口，至過濾器、除濕器，至傳感器探頭進、出氣口（兩臺傳感器的進、出氣口串聯），至真空泵抽氣口，從真空泵排氣口聯接控制箱出氣口；
-
通過對氣體獲取路徑的改善，特別是氣體除濕，大大減少氣體水分及水分中各種酸堿物質對氣體探頭的損害，提高測量精度，降低氣體傳感器的維護成本，延長使用壽命。

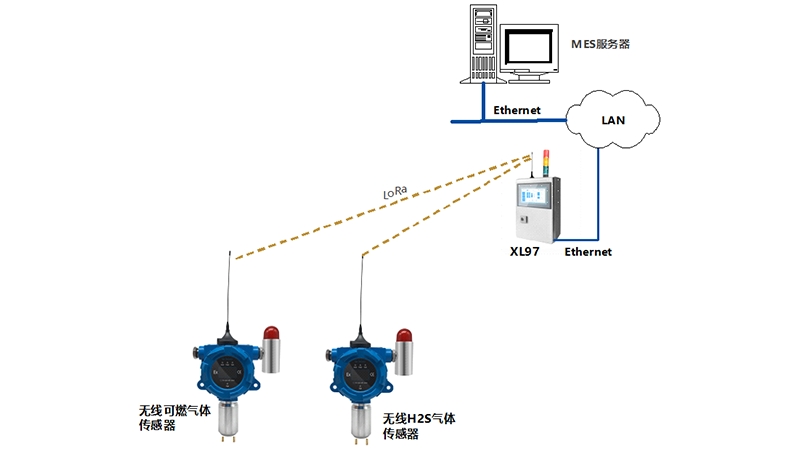

通信網絡方案圖
-
系統升級氣體獲取方式，及現場設備的安裝方式，但系統的數據傳輸方式，通信網絡，功能沒有更改，保持原來的方案，且不增加另外的系統調試、配置工作內容。
費用預算
-

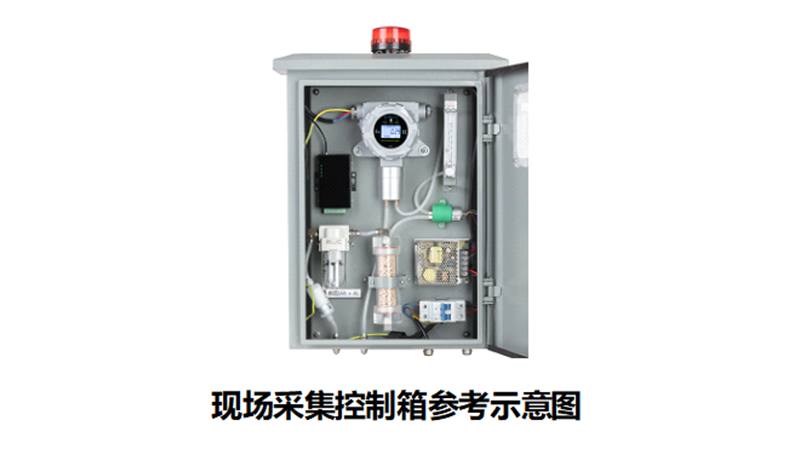

如下圖所示，此為參考示意圖，實際配置會有細節變化，如傳感器數量、內部元件配置、內部元件布置設計、安裝方式，等等。
-
關于費用預算，除去原傳感器的成本，升級優化氣源獲取方式，解決存在的問題，需增加的材料、配件，及現場安裝、調試成本，預算約為：￥12,000.00元。
